DHCP SUR WINDOWS SERVER 2016

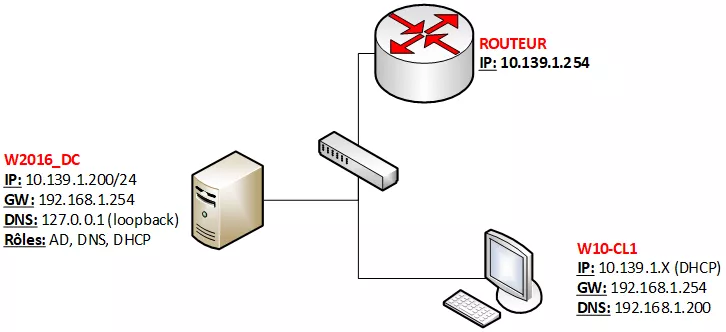

Contexte :

Pourquoi ?

Le rôle DHCP est d’assurer la configuration automatique des paramètres IP d’une station, notamment en lui affectant automatiquement une adresse IP et un masque de sous-réseau. DHCP peut aussi configurer l’adresse de la passerelle par défaut et des serveurs de noms DNS.

Prérequis :

  • Un serveur en IP fixe avec un service DNS préconfiguré (127.0.0.1).
  • Au moins un ordinateur client Windows pour tester le bon fonctionnement du service DHCP.

Etapes de mise en œuvre :

  • Installer le rôle DHCP via PowerShell
  • Création d’une étendue
  • Vérification de l’application des paramètres
  • Test de fonctionnement

1 – Installer le rôle DHCP via PowerShell :

  • Lancer Power Shell en tant qu’administrateur :

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\1.png

  • Installer le rôle DHCP et la console de gestion RSAT de DHCP :
Install-WindowsFeature DHCP, RSAT-DHCP

L’installation commence…

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\2.png

Si tout c’est bien passer, le code de sortie indique le succès de l’installation et que aucun redémarrage n’est nécessaire :

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\2017-02-24 18_19_23-Administrateur _ Windows PowerShell.png

Il suffit d’ailleurs de faire un petit tour le gestionnaire de serveur pour s’apercevoir que le rôle est bien présent dans le menu à gauche :

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\2017-02-24 18_20_01-Gestionnaire de serveur.png

2 – Création et mise en place de la plage DHCP via PowerShell :

  • Pour créer une nouvelle plage DHCP il faut entrer la commande suivante :
Add-DhcpServerv4Scope -Name "LAN office" -StartRange 10.139.1.10 -EndRange 10.139.1.50 -SubnetMask 255.255.255.0 -State InActive

Dans cette commande est renseigné :

    • Le nom de la plage DHCP
    • L’adresse de début
    • L’adresse de fin
    • Le masque sous réseau
    • L’état de l’étendue (laisser inactif avant la fin des modifications)
  • Ensuite il faut préciser les options :
Set-DhcpServerv4OptionValue -ScopeId 10.139.1.0 -DnsServer 10.139.1.200 -Router 10.139.1.254

Dans cette commande est renseigné :

  • L’ID de réseau
  • L’adresse du serveur DNS
  • L’adresse de la passerelle

PS : Lors de l’exécution de la commande l’ID de réseau doit être confirmé comme ci-dessous

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\2017-02-24 18_49_48-Administrateur _ Windows PowerShell.png

  • Pour finir Il faut activer l’étendue et autoriser le serveur à devenir DHCP :
Set-DhcpServerv4Scope -Name "LAN office" -State Active

Dans cette commande est renseigné :

  • Le nom de l’étendue
  • L’état qu’on souhaite lui affecter
  • Dans la console graphique du rôle DHCP, autoriser le serveur :

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\2017-02-24 18_51_35-DHCP.PNG

3 – Vérification de l’application des paramètres :

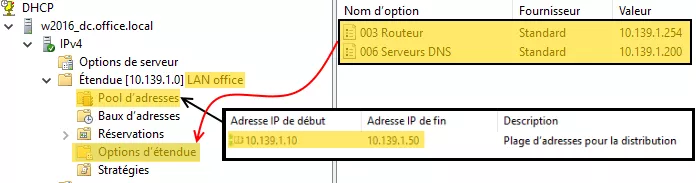

  • Ouvrir la console graphique du rôle DHCP pour vérifier graphiquement :

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\2017-02-24 18_52_05-DHCP.PNG

On retrouve donc graphiquement :

  • Le nom de l’étendue
  • Le pool d’adresses
  • Et les options d’étendue (passerelle, DNS)

4 – Test de fonctionnement sur un poste client :

  • Mettre le poste en DHCP dans les paramètres IPv4 de la carte réseau :

C:\Users\Alex B\AppData\Local\Microsoft\Windows\INetCacheContent.Word\2017-02-24 18_55_17-W10-CL1 - VMware Workstation.png

  • Pour vérifier que la configuration est bien remontée, exécuter la commande « ipconfig » :
C:\Windows\system32>ipconfig
Configuration IP de Windows
Carte Ethernet Ethernet0 :
Suffixe DNS propre à la connexion. . . :
Adresse IPv6 de liaison locale. . . . .: fe80::34a4:c4cd:12df:f5bd%3
Adresse IPv4. . . . . . . . . . . . . .: 10.139.1.10
Masque de sous-réseau. . . . . . . . . : 255.255.255.0
Passerelle par défaut. . . . . . . . . : 10.139.1.254

Les paramètres sont bien remontés.
