TRANSFORMER DEBIAN EN ROUTEUR

I – Contexte : II – Introduction :

Dans ce tutoriel je vais vous apprendre à configurer votre machine sous Debian 9 pour lui ajouter la fonction de routage. A la fin de ce tutoriel vous pourrez interconnecter deux réseaux différents.

III – Prérequis :

Configuration requise
  • Un poste (ou machine virtuelle) disposant de la distribution linux “Debian” composé de deux cartes réseau.
  • Au mois un poste client pour tester la liaison avec l’extérieur.

Pour installer Debian rendez-vous ici: https://www.debian.org/

IV – Récapitulons :

Nous allons effectuer cela en trois étapes :

  • Etape 1 : configuration minimale d’un routeur sous Debian 9 (configuration IP)
  • Etape 2 : Mise en place du routage
  • Etape 3 : Tests de liaison avec l’extérieur

Etape 1 : configuration IP du poste Debian

Manipulations :

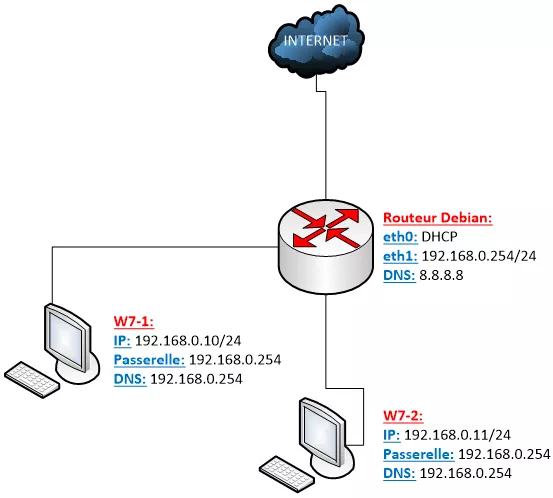

Tout d’abord aller dans la configuration IP de la carte réseau puis configurer les deux pattes réseaux du routeur :

vi /etc/network/interfaces
# Interface ens33 INTERNET
auto ens33
iface ens33 inet DHCP

# Interface ens37 LOCAL
auto ens37
iface ens37 inet static
        address 192.168.0.254/24

Une fois tout cela fait, il faut quitter l’éditeur en sauvegardant et redémarrer le service en charge de la configuration réseau :

systemctl restart networking

Tests :

Depuis le client 1 :

  • Faire un Ping vers le routeur (Ping 192.168.0.254)
  • Faire un Ping vers le client 2 (Ping 192.168.0.11)

Depuis le client 2 :

  • Faire un Ping vers le routeur (Ping 192.168.0.254)
  • Faire un Ping vers le client 1 (Ping 192.168.0.10)

Si tout cela fonctionne, la configuration IP est bonne, passons à la suite.

Etape 2 : Mise en place du routage

Manipulations :

Sur un poste Debian la fonctionnalité appelé « routage » est préinstallée d’origine dans le système, c’est donc à nous de la configurer.

1 – Activer l’IP-Forwarding:

Entrer dans le fichier de configuration de sysctl :

vi /etc/sysctl.conf

Modifier la ligne concernant l’IP-Forwarding (si elle n’existe pas, la rajouter) :

net.ipv4.ip_forward=1

Pour appliquer les changements il faut exécuter cette commande :

root@deb09:~# sysctl -p /etc/sysctl.conf
net.ipv4.ip_forward = 1

Voilà, le routage est activé ! Cependant il vous faudra la retaper à chaque redémarrage de la machine, je vous montrerais comment ne pas avoir besoin de toutes ces manipulations dans la partie 3.

Ensuite pour que les postes puissent sortir sur internet il faut activer le « nat », c’est-à-dire que l’on autorise le routeur à divulguer les trames venant de sa carte réseaux connectée à internet.

2 – Faire la règle de routage :

Cette commande sert a activer le NAT en sortie sur ens33 (interface du côté d’internet):

iptables -t nat -A POSTROUTING -o ens33 -j MASQUERADE

3 – Rendre la configuration persistante :

Le paquet iptables-persistent est là pour simplifier la tâche :

apt install iptables-persistent

Il suffit d’enregistrer les règles IPv4 dynamique :

Etape 3 : Tests de liaison avec l’extérieur

  • Faire un Ping vers 8.8.8.8 (serveurs de Google)
  • Ajouter des suffixes DNS dans Windows, et faire un Ping vers free.fr (par exemple)
  • Vérifier après un redémarrage que la valeur ip_forward est a 1 grâce à la commande:
cat /proc/sys/net/ipv4/ip_forward

BONUS : Rediriger certaines trames vers un serveur de votre réseau

rediriger le port http 443 vers le serveur web (192.168.7.11) pour les clients entrant depuis ens33:

iptables -t nat -A PREROUTING -i ens33 -p tcp --dport 443 -j DNAT --to-destination 192.168.7.11

rediriger le port smtp 25 vers le serveur Exchange Edge (192.168.7.13) pour les clients entrant depuis ens33:

iptables -t nat -A PREROUTING -i ens33 -p tcp --dport 25 -j DNAT --to-destination 192.168.7.13

une fois vos tests effectués et validés, il faut ré-effectuer une configuration de iptables-persistent:

dpkg-reconfigure iptables-persistent

Il suffit d’enregistrer les règles IPv4 dynamique :

les fichiers contenant les règles iptables IPv4 et IPv6 sont accessibles dans etc:

/etc/iptables/rules.v4
/etc/iptables/rules.v6
